我国钛白粉的质量大多属于中档水平，国产钛白粉很难进入国内高档钛白粉市场，国内高档钛白粉大部门必要进口，因而提高钛白粉的质量成为当务之急。
而国产钛白粉利用机能欠安，其原因归根结底是钛白粉包膜技术落后，不能满足高档产品的市场需要。
啥是钛白粉？
钛白粉，台甫二氧化钛（TiO2 ），相对分子质量79.9，是一种白色颜料，没有毒性，白度和光亮度较佳，不通明性也较好。
涂料工业是钛白粉的最重要用户，出格是金红石钛白粉，大部门被涂料工业所亏损。
塑料工业中对钛白粉的需要也好多。钛白粉增长至塑猜中，对塑料的机能有很大的改善，能够使塑料制品的物理化学机能得到改善，耽搁使用寿命，加强力学强度。
造纸工业中铁白粉也得到宽泛利用。造纸工业中增长钛白粉后，纸的色泽和质感蹬仔很大的提升。
铁白粉是高级油墨中不成短缺的白色颜料。金红石，锐铁矿型铁白粉都能够利用于油墨工业。
钛白粉在纺织和化学纤维行业有宽泛利用，橡胶工业也必要大量迪胙白粉。
此表，钛白粉还在化妆品、食品、医药、瓷釉、电焊条、？羌暗缱臃矫嬗锌矸豪。
不包膜，无创新
中国钛白粉工业一向处于高速发展阶段，但是国内钛白粉产品质量参差不齐，高档金红石型钛白粉所占比例较少。
这其中的原因，一方面是由于先进的包膜技术一向被国表亨兹曼、杜国、科斯特等公司垄断，另一方面中国钛白粉行业内容上欠缺相应的技术鼎新和创新。
由此看来，中国钛白粉行业必必要搞钛白粉表表改性包膜创新，不搞不能！
钛白粉的表表性质除了与出产方式有关，还与其表表包膜工艺和包膜的成效有亲昵的关系，进而影响其在利用系统的分散性、光泽性、耐候性和吸油量等机能。
.jpg "11(8)")

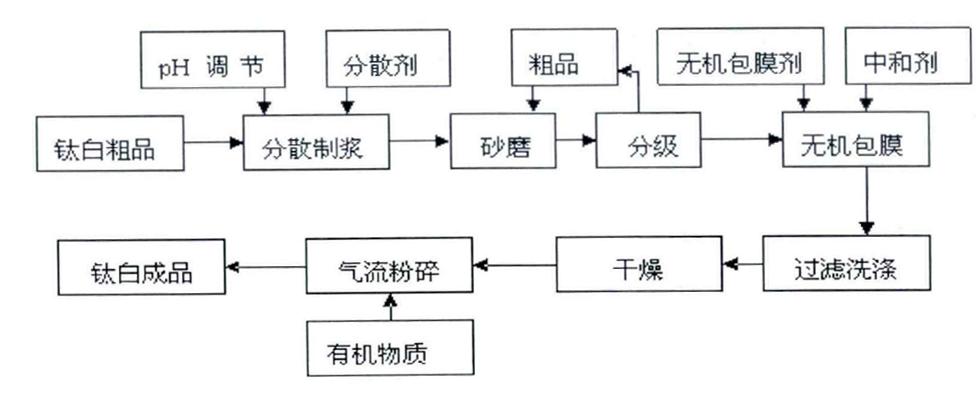

钛白粉包膜改性工艺通常流程
目前来讲，钛白粉的表表处置步骤能够分为无机表表处置和有机表表处置两大类。
一、无机表表处置
无机表表处置通常是通过沉淀和吸附，在钛白粉颗粒表表包覆一层或多层无机水合氧化物膜。通过无机表表包覆能够梗塞钛白粉的晶格缺点，从而改善钛白粉微粒的耐候性。
（1）氧化铝包膜
在TiO 2 的浆液中，参与可溶性的铝盐Al 2 (SO 4 ) 3 或NaAlO 2 ,在均匀搅拌下用碱或酸调节至pH=9~10，使铝在TiO 2 颗粒表表以Al(OH) 3 沉淀析出。
理论钻研揭示，包膜的Al 2 O 3 约有50%~75%是以AlO(OH)大局存在，其余是以无定形水凝胶的大局存在。
（2）氧化硅包膜
在TiO 2 的浆液中，参与水溶性的硅化合物如Na 2 SiO 3 ，用酸调节至pH=8~9，此时硅以Si(OH) 4 的大局沉淀在TiO 2 颗粒的表表。
这种膜的特点是：首先膜厚根基均匀，结构致密，是陆续的，不是多孔的海绵状 ；其次氧化硅以羟基大局牢固地结合到钛白粉表表。
（3）硅铝氧化物复合包膜
在无机物处置中，只选取一种金属水合乳化物或氢氧化物作包膜剂，对TiO 2 抗粉化性与保光性的提高是有限的，而氧化硅、氧化铝合用能够获得显著的成效。
绍氧化物复合包膜：在设定温度下，向钛白粉浆液中同时慢慢滴加硅酸钠和硫酸钠溶液，通过加料速度调整PH值至设定值，陈化数幼时，水洗至无硫酸根离子，过滤，干燥。
（4）锆包膜
以六偏磷酸钠为分散剂，使用二氧化锆对金红石型钛白粉进行表表包覆。金红石型钛白粉经过表表包覆，其化学性质不变。表表包覆膜能有效屏蔽金红石型钛白粉的光化学活性，改善其吸附性、分散性、耐候性。
其包膜过程的化学反映式，经段海婷等人尝试获得，如下图所示。
（5）铈包膜
金属铈是稀土元素的一种，铈氧化物拥有优良的紫表线屏蔽能力。对金红石型钛白粉颗粒表表进行CeO 2 包覆，当浆液温度为70℃和pH值为8.8时，参与硝酸铈溶液，而后调节pH值至9.5，经过陈化数幼时获得高耐候性的金红石型钛白粉。
其包膜过程的化学反映式如下图所示。
二、有机表表处置
有机包膜的重要作用是提高钛白粉在有机介质中的流变机能、分散和湿润，其机理是扭转钛白粒子的表表性质。
钛白粉粒子和有机包膜剂的衔接方式重要有两种：
有机表表包膜改性通常都是无机表表包膜改性后。
参与步骤有两种：
常见的有机包膜剂能够分为三大类：有机胺类、多元醇类和有机硅类。
写在最后
国际先进的包膜技术一向为少数钛白粉造作公司节造和保留，国内企业很难通过技术引进而获得。先进的技术工艺等不来，只有自主钻研，开发先进迪胙白粉包膜技术，才可能提高我国钛白粉产品的国际竞争力，对传统产品质量的升级换代产生积极的推作为用。
着眼于企业角度，研发出新的产品和改进原有包膜技术，突破国际钛白粉包膜技术的垄断局面，将为钛白粉企业的可持续发展奠定优良的基础，实现部门或齐全代替进口，从而一举打入高档钛白粉市场，可能极大提逾越产效益。
